機床上常見的夾具有液壓卡盤、手動卡盤、氣動卡盤等類型，那么如果把這些卡盤安裝在加工中心四軸上該如何安裝呢？可能有一些朋友不是很懂，不過沒關系，今天呢六欣小編通過此文列舉四軸轉臺分度盤安裝手動卡盤為例給大家做介紹。

例如市面上常見的臺灣潭興、潭佳、德川、方嘉天碟、世圣、旭陽、寶嘉誠等四軸機床，假如在這里機床上安裝手動卡盤，我們首先要確認這些設備使用的是什么型號的四軸，然后根據這個四軸連接尺寸制作相對應的連接法蘭即可。

如果我們要給潭興四軸安裝一款手動卡盤，那么可以選配標準型手動卡盤或者強力型手動卡盤。而安裝的方法是先將制作好的連接法蘭裝在四軸盤面，然后在將卡盤安裝在法蘭。通常160配6寸卡盤，200標配8寸卡盤，250標配10寸卡盤，320標配12寸卡盤等。

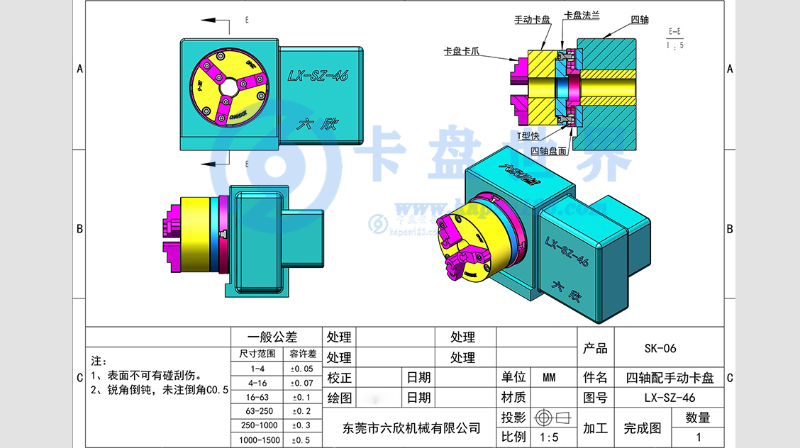

四軸裝配三維圖案例如下：

以上就是四軸轉臺安裝手動卡盤的方案案例，不管使用的是哪種設備，都要先了解安裝的需求是什么，然后根據尺寸需求設計出圖紙定制，六欣公司在夾具這一塊專注了十幾年，擁有嚴謹?shù)脑O(shè)計團隊和豐富的實踐經驗，能為客戶解決夾具上遇到的各種疑難問題，真真切切的以客戶的切身利益為出發點。

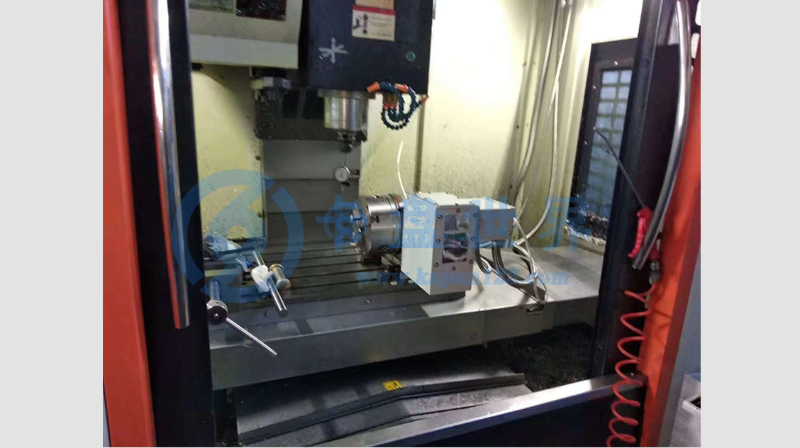

安裝調試后的場景圖如下：
