在CNC車床中液壓卡盤是比較常見的，通常用來夾持工件進行切削，加持力度大，應用范圍廣，能實現(xiàn)批量生產自動化。那么液壓卡盤軟爪如何定義和成型方法以及修爪呢？也需您可能不太懂，不過沒關系，讓六欣小編給您詳細的介紹。

一、軟爪的定義

液壓卡盤通常配有熱處理的卡爪，我們稱之為軟爪。而軟爪有內夾和外夾兩種，當卡爪閉合夾住工件時，稱之為內夾；當卡爪打開夾持工件時，稱之為外夾。

二、軟爪成型方法

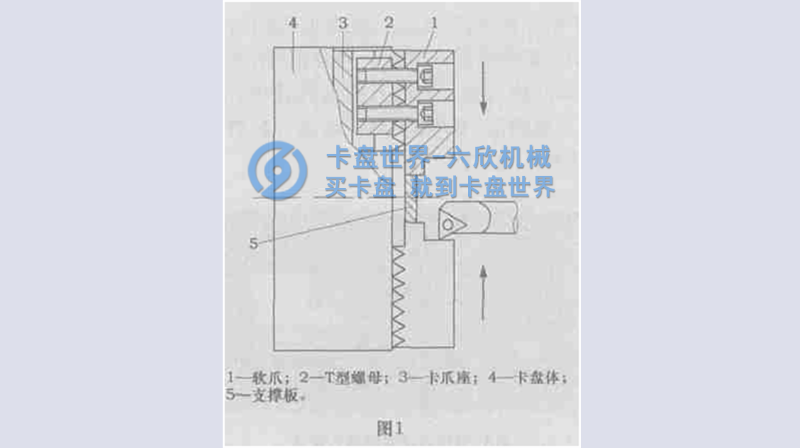

如圖1所示，軟爪1通過端面的齒槽和爪座3定位，并通過爪座內的螺釘和螺母2固定在爪座3上。液壓卡盤工作時，軟爪由爪座帶動關閉或打開，夾緊或松開工件。夾緊不同工件時，可以通過改變軟爪在爪片上的位置來改變液壓卡盤的夾緊尺寸。

加工大系列軸類或圓盤類零件時，為避免損壞工件已加工面，并保證工件被夾緊面與被加工面的同軸度，必須稍微轉動液壓卡盤。傳統(tǒng)的車削內張緊軟爪的方法如圖 1 所示。首先將圓形支撐板5夾在液壓卡盤的軟爪上以支撐軟爪，然后轉動軟爪的夾持面。，使軟爪夾持面的直徑與直徑相等夾緊的工件部分。

三、如何修爪

為了使軟爪行程的中心成為夾持工件的位置，不同夾持寬度的軟爪車削應使用不同直徑的支撐板。因此，在轉動內夾軟爪之前，需要提前準備好各種不同尺寸的支撐板。

以上就是小編給大家總結的液壓卡盤軟爪如何定義和成型方法以及修爪，我們在精修軟爪時不管是外夾還是內撐首先要根據(jù)工件的大小進行切削，確保修出的直徑符合夾持需求。六欣機械在夾具設計這方面沉淀了十幾年的，擁有豐富的實戰(zhàn)經驗，成功幫助過許多客戶定制非標類型的夾具和卡爪等產品，如果您有這方面的需求歡迎找六欣機械咨詢訂購，詳情熱線：400-688-0096.
